Балансировка карданного вала: когда нужна, как делают

Почему важна балансировка карданного вала

Карданный вал автомобиля — высокоточный вращающийся элемент, который соединяет агрегаты трансмиссии с разными осями и углами. Он передаёт крутящий момент от двигателя через коробку и дальше к главной передаче моста, ступица и полуосью. Чтобы вращения были стабильными, вал должен сохранять равновесие по массе и правильную центровку. В цепочке силовой передачи задействованы также узлы коробки передач, поэтому даже небольшой уровень дисбаланса карданного вала способен вызвать паразитные нагрузки в трансмиссии и ускорить появления вибрации. Правильная балансировка помогает дольше сохранить ресурс таких элементов, как шарниры.

Балансировка карданного механизма — это восстановление допустимого остаточного несоответствия масс. В реальной эксплуатации это означает отсутствие раздражающих колебаний и снижение нагрузок на крепёж, опоры и соседние узлы автомобиля.

Когда она требуется: признаки и поводы

• Вибрация в одном-двух диапазонах скорости. Особенно заметно в салоне на прямой дороге; кузов и центральный тоннель «отзываются» на определённой скорости.
• Гул из тоннеля и дрожь при разгоне. В сочетании с небольшим люфтом соединений это явный намёк на проверку карданного вала на оборудовании.
• Работы с узлом. Любой разбор, укорачивание/удлинение, сварка, корректировка секций — повод провести балансировку в сборе. Услуга «ремонт карданных» часто выполняется вместе с проверкой уравновешенности; после таких операций балансировка обязательна.
• Смена компонентов. При замене крестовины или опоры обязательно проверяют уравновешенность вала, иначе неприятные колебания вернутся уже на первой поездке.
• Следы смещения центра масс. Потеря корректирующей пластины, вмятина на трубчатой секции, наледь/грязь — всё это изменяет распределение масс.

Откуда берётся неуравновешенность: причины

• Механические повреждения. Удары о препятствия днища, деформация секции, коррозия, сорванные проушин/втулок, повреждённые демпферы.
• Износ соединений. Люфты в шарнирных узлах, нарушения соосности, некорректная центровка и зазоры, которые вышли за допуск.
• Ошибки монтажа. Смещение деталей относительно меток, неверное положение вилок, перекос кронштейн опоры.
• Смазка в шлицах. Иногда она даёт «плавающее» поведение: на разных оборотах картина отличается. В таких случаях вал проверяют «насухо», а затем заполняют по регламенту.
• Снятые грузы. Потерян элемент уравновешивающего комплекта — возникает неравномерность вращения.

Чем опасна разбалансировка для автомобиля

Неуравновешенный карданный вал провоцирует резонанс и пульсации. Это ускоряет износ крепёжных элементов, опор и соединений, а также передаёт колебания на элементы подвески. В результате страдает комфорт, растёт шум, а долговечность машины падает. Игнорирование проблемы может привести к повреждению соседних механизмов.

Нормы, допуски и безопасность

В отрасли применяют понятие «остаточное несоответствие масс» с нормированными пределами для каждого конца карданного вала. Проверка проводится на частоте, близкой к рабочей, чтобы подтвердить поведение вращающегося узла в реальных условиях. Важно обеспечить надёжную фиксацию автомобиля, ровную площадку и контроль моментов крепежа. Соблюдение этих норм критично для долговечности карданной передачи.

Как проходит балансировка на оборудовании: этапы

1) Диагностика и подготовка

Сначала оценивают геометрию секций, правильность центровки, состояние фланцевых посадок, соосность, отсутствие критичных зазоров в узлах. Также смотрят крепления к мосту и редуктору, положение опоры и демпферов. При необходимости устраняют явные дефекты. Дополнительно проверяют состояние подшипников опоры и крестовин, их фиксацию стопорными кольцами.

2) Демонтаж и очистка

Вал снимают, очищают от загрязнений и окислов. При необходимости проводят восстановление отдельных элементов: например, заменяют изношенную опору или пыльники. На этом шаге удобно сверить метки, чтобы в дальнейшем не допустить ошибок при сборке.

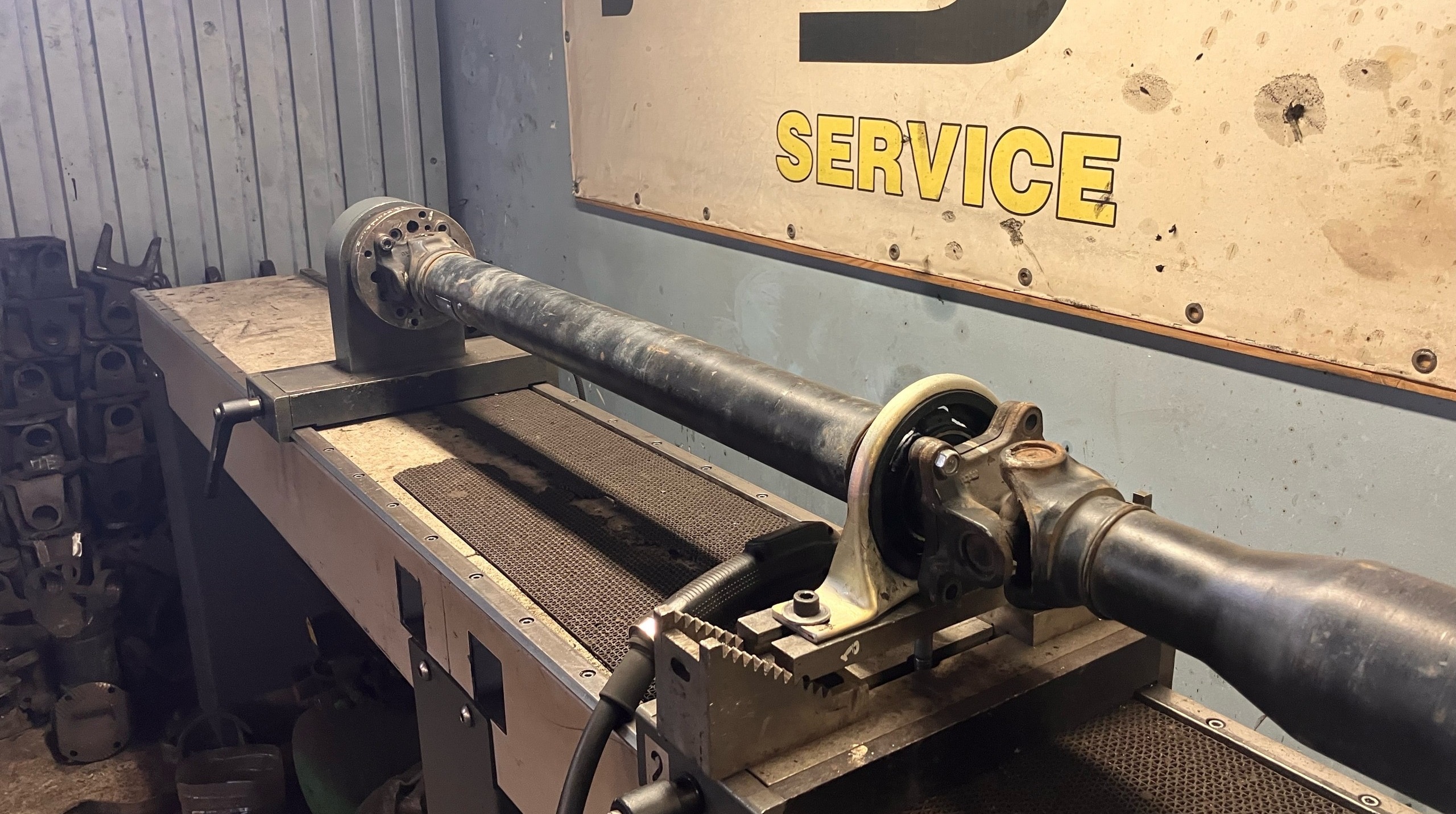

3) Установка на балансировочный комплекс

Кардан в сборе фиксируют по фланец и центруют. Балансировочный станок (по сути, высокоточный «стенд») задаёт обороты, а система датчиков показывает угловое положение корректируемой плоскости и величину несоответствия масс. Именно на балансировочном стенде выполняется балансировка с высокой точностью.

4) Коррекция массы

Специалист навешивает уравновешивающего элемент или тонкую пластину в нужной точке, иногда применяет минимальную механическую доводку на токарном посту с использованием планшайба и суппорт — строго там, где позволяет конструкция. Цель — вернуть равновесие ротора. В качестве коррекции нередко используют небольшой корректирующий грузик, позволяющий балансировать узел без лишней механической обработки.

5) Контрольный проход и сборка

Выполняют повторные пуски на требуемом режиме, подтверждают допуск по каждой плоскости, фиксируют метки. По завершении работ вал ставят на автомобиль и делают короткую проверку на дороге. По необходимости корректируют центровку.

Кинематика и связка вала с агрегатами

Карданный механизм соединяет элементы трансмиссии с разными осями: от коленчатые системы через сцепление и коробку к главной передаче, далее — дифференциал, полуось и ступица. В такой кинематике важны соосность соединений, правильная центровка и допуски по зазорам проушин и втулок.

Если нарушить равновесие, возникает переменная угловая скорость (всего один раз уместно упомянуть термин «скоростей») и появляется дополнительная нагрузка на крепления. В итоге растёт риск резонанса и колебаний кузова при движении.

Технологии и инструменты, которые применяют

• Динамическая балансировка в двух плоскостях. Базовый метод для кардана: корректирует поведение вращающегося узла с обеих сторон.
• Статическая проверка отдельных деталей. Для фланцевых частей до сборки, чтобы уменьшить объём последующей коррекции.
• Цифровая индикация и лазерные указатели. Ускоряют поиск угла коррекции и повышают повторяемость результата.
• Контроль смазки в шлицах. Чтобы исключить «плавающее» поведение, диагностику иногда проводят «насухо», а заполнение выполняют уже по регламенту.

Сколько стоит и от чего зависит цена

Стоимость определяется длиной и компоновкой карданного вала, количеством опор, объёмом работ по восстановлению и сложностью коррекции. Для легковых автомобилей уместно говорить о «базовых» тарифах, а для длинных и тяжелых приводных линий — о расширенной смете. Итоговую сумму корректно объявлять после дефектовки и подтверждения параметров на балансировочном комплексе.

Как часто проверять и что делать после работ

• Планово. Разумная диагностика — каждые 50–100 тыс. км пробега и при интенсивной эксплуатации вне асфальта.
• При первых симптомах. Вибрации на определённой скорости или гул в тоннеле — повод проверить уравновешенность карданного вала.
• По окончании вмешательств. Когда завершён монтаж либо корректировка — проверка на балансировочном станке обязательна, иначе колебания вернутся.

Профилактическая балансировка позволяет удерживать параметры в допуске и предотвращает возврат вибраций после ремонта и обслуживания.

Типичные ошибки и мифы

• «Колебания исчезнут сами». Нет: неуравновешенность усиливается со временем и приводит к разрушительным нагрузкам.
• «Достаточно подвесить любой груз». Нужны измерения угла и величины несоответствия в двух плоскостях с подтверждением допусков.
• «Виноваты только колёса». Колёсная уравновешенность важна, но она не заменит коррекцию кардана на балансировочном комплексе.
• «Сколько угодно правок без контроля». Любое вмешательство в конструкцию требует проверки, чтобы не сорвать равновесие.
