8 986 918 72 73Что такое карданный вал
Карданный вал передаёт крутящий момент от коробки передач или раздаточной коробки к ведущему мосту. Узел работает под углом и при изменении расстояния между агрегатами. Его ставят на заднеприводных, полноприводных легковых авто, грузовиках, автобусах и спецтехнике.
Эта статья объясняет, что такое карданный вал и как работает карданная передача.
Назначение и где находится
Карданная передача соединяет элементы трансмиссии автомобиля, расположенные на разной высоте и под углом. Конструкция позволяет передавать вращение при ходе подвески и изменяющемся угле между валами.
Где узел расположен в типовых схемах:
- Задний привод. Между КПП и редуктором заднего моста.
- Полный привод. Один вал идёт к заднему мосту, второй — к переднему через раздаточную коробку.
- Длинная база и грузовики. Две–три секции с промежуточной опорой и подвесным подшипником.
На схемах карданный вал виден как центральное звено передачи. В быту этот узел часто называют просто кардан.

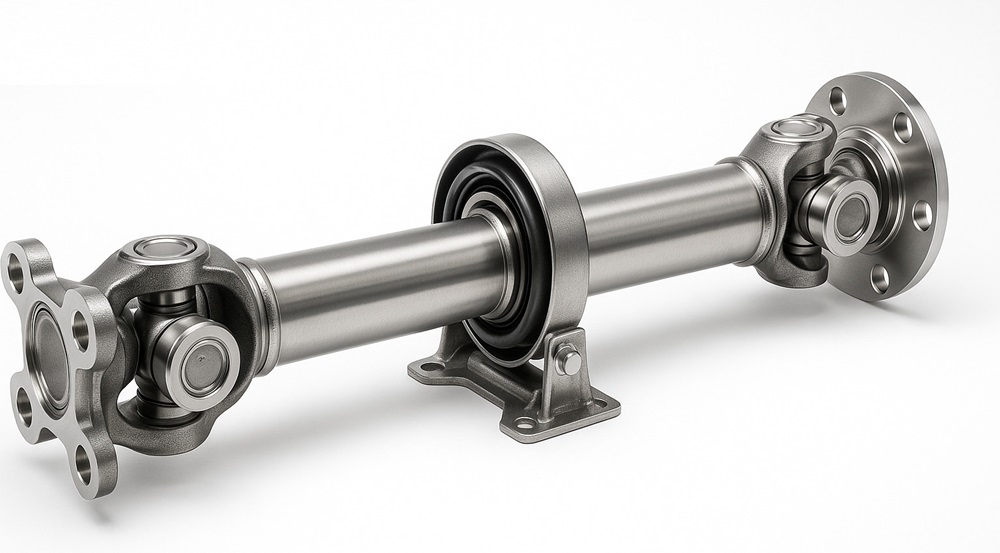

Устройство и основные элементы
Карданный вал представляет собой сборку из нескольких деталей. Каждый элемент выполняет понятную задачу и влияет на ресурс узла.
- Труба (секция). Несущая часть, передаёт момент от двигателя через трансмиссию.
- Вилки и фланцы. Крепления к коробке передач, раздатке и редуктору моста болтами.
- Крестовины с игольчатыми подшипниками. Шарниры, позволяющие работать под углом.
- ШРУС или эластичная муфта. Альтернатива крестовине; снижает шум и вибрации.
- Шлицевое соединение. Компенсация изменения длины при работе подвески.
- Подвесной подшипник. Поддержка длинных секций и стабилизация на больших скоростях.
- Балансировочные грузы. Устраняют дисбаланс и биение на оборотах.
Короткая таблица: элемент — задача — признак износа
| Элемент | Задача | Признак износа |
|---|---|---|
| Крестовина | Передача крутящего момента под углом | Стук, заедание, рывки при провороте |
| Шлицевое соединение | Компенсация длины вала | Продольный люфт, течь смазки |
| Подвесной подшипник | Опора длинных секций | Гул и вибрация на 60–90 км/ч |
| Эластичная муфта | Гашение ударных нагрузок | Трещины резины, вибрации при трогании |
Карданный вал состоит из точных деталей, поэтому ресурс вала зависит от геометрии и балансировки передачи.
Кардан соединяет валы, расположенные на разных осях автомобиля, и позволяет передавать вращение без рывков.
Принцип работы и типы шарниров
При движении угол между агрегатами меняется. Карданный вал должен передавать крутящий момент без потерь, сохраняя стабильную работу приводной системы.
- Крестовинный шарнир. Прочный и простой. Имеет неравномерность угловых скоростей, поэтому обычно применяют пару шарниров для компенсации.
- ШРУС. Обеспечивает равные угловые скорости, снижает шум. Чаще используется в кроссоверах и некоторых полноприводных моделях.
Шлицевое соединение даёт продольный ход. Подвесной подшипник стабилизирует длинную конструкцию. После ремонта обязательна стендовая балансировка.
При изменении угла карданная передача передаёт момент стабильно. Скорости валов согласуют парой шарниров и правильной фазировкой.
Виды карданных валов
Классификация помогает выбрать правильный узел под конкретные условия эксплуатации.
- По длине и секциям: одно-, двух-, трёхсекционные с промежуточной опорой.
- По шарнирам: классические крестовинные; ШРУС-валы; гибрид с эластичной муфтой.
- По применению: легковые и LCV, грузовые автомобили, автобусы, внедорожники, сельскохозяйственная техника, трактора.
- По брендам техники: встречаются решения для Volvo, Scania, Iveco, Renault и др.
Для разных машин применяют карданные валы нескольких типоразмеров. Кардан для внедорожника и автобуса различается длиной и моментом передачи.
Признаки неисправностей и причины
Наиболее частые симптомы, с которыми обращаются водители:
- Вибрация на 60–90 км/ч и выше.
- Стук при трогании и переключениях передач.
- Гул со стороны подвесного подшипника.
- Продольный и радиальный люфт, следы смазки у фланцев.
- Вибрации кузова после монтажа или неудачного ремонта.
Основные причины возникновения проблем:
- Износ игольчатых подшипников крестовин, попадание воды и грязи.
- Разбалансировка после удара или нарушения соосности.
- Деформация трубы и ошибки сварки.
- Износ шлицов, отсутствие смазки.
- Разрушение эластичной муфты, трещины опоры.
Если карданный вал теряет баланс, передача начинает вибрировать. В таком состоянии вал быстро изнашивается на ходу.
Как проверить состояние дома
Быстрая проверка помогает оценить риски до визита в сервис. Работы выполнять только на яме или подъёмнике.
- Зафиксировать автомобиль. Осмотреть вилки, фланцы, муфту и подвесной подшипник.
- Проверить крестовины. Люфт и заедание недопустимы.
- Оценить шлицевое соединение. Продольный люфт и потёки — повод для ремонта.
- Сверить метки фазировки вилок после прошлых работ.
- Совершить тест-поездку. Вибрация на определённой скорости указывает на дисбаланс.
При сомнениях нужна стендовая балансировка и дефектовка у специалистов.
Отметьте метки на валу и вилках перед разбором. Кардан должен свободно вращаться на всех рабочих углах передачи.
Обслуживание и как продлить срок службы
Регулярное обслуживание снижает нагрузки на элементы трансмиссии и продлевает ресурс.
- Смазка крестовин и шлицов. Каждые 10–15 тыс. км или после воды. Использовать водостойкую смазку NLGI-2 с EP-присадками.
- Контроль пыльников и сальников. Повреждения ускоряют износ подшипников.
- Балансировка после ремонта. Любая сварка или замена трубы требует стенда.
- Правильная установка. Совмещать метки, выдерживать моменты затяжки болтов.
- Диагностика по симптомам. Стук, люфт и шум подвесного — повод для осмотра.
Для сложных случаев выбирайте сервис с опытом работы на грузовиках и полноприводных машинах.
Плановое обслуживание продлевает срок службы карданного вала. Чистая смазка и аккуратная сборка делают передачу надёжной.
Геометрия карданной передачи и углы
Карданная передача работает при изменении угла между валами и смещении агрегатов в разных плоскостях. Карданный вал должен передавать крутящий момент равномерно, даже когда кузов и мосты меняют положение относительно друг друга из-за хода подвески и неровной дороги.
Важно выдерживать фазировку вилок и соосность фланцев. Неверный угол наклона создаёт колебания и потери мощности. При больших отклонениях появляется дрожь кузова и растёт нагрузка на элементы трансмиссии и подшипники редуктора.
- Угол между валами держат в пределах, заданных производителем.
- Скользящее шлицевое соединение компенсирует изменение длины кардана.
- Шарнирные узлы с ШРУС обеспечивают режим равных угловых скоростей.
Верная геометрия валов снижает пульсации и нагрузку на карданный механизм. Карданная передача чувствительна к углам и смещениям.
Что меняют при ремонте карданного вала
При дефектовке мастер измеряет зазоры, проверяет крепёж и состояние резьбовых соединений. Для восстановления ресурса меняют изношенные детали и выполняют балансировку.
- Крестовины. Новые чашки с игольчатыми подшипниками и стопорными кольцами.
- Шлицевой узел. Втулки и сальник, чтобы убрать продольный зазор и утечки смазки.
- Секции трубы. Замена деформированных участков и контроль биения.
- Кронштейн опоры. Проверка крепёжных болтов и целостности резинометаллического элемента.

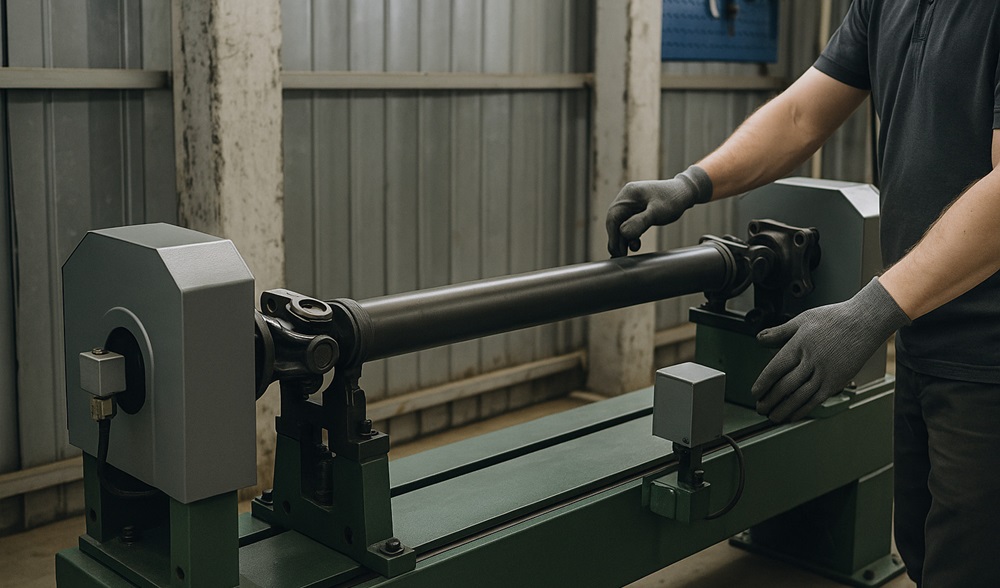

После любых сварочных работ карданный вал обязательно балансируют на стенде. Это снижает колебания массы вала, повышает надёжность и продлевает срок службы элементов трансмиссии.
После сборки вал проверяют на биение и точность. Карданный комплект должен соответствовать параметрам конкретной передачи.
Особенности эксплуатации и примеры применения
Карданный вал используется на заднеприводных и полноприводных машинах, внедорожниках УАЗ, грузовиках и автобусах. В тяжёлых условиях движение по грунтовой дороге вызывает брызги, пыль и удары, из-за чего растёт износ соединений.
- На неровной дороге избегайте резких стартов — это снижает пиковые нагрузки на шарниры.
- После воды просушите узлы и при возможности обновите смазку шлицов.
- Периодически проверяйте состояние креплений и положение меток на вилках.
Нужна точная информация по ремонту карданного вала? Можно отправить заявку или позвонить — специалист подскажет, какие элементы передачи заменить и сколько займёт работа.
На бездорожье карданный вал работает на больших углах. Для тяжёлых условий выбирают усиленные валы и бережный режим передачи.
Справка по терминам
- Карданный вал — основной элемент карданной передачи, передающий крутящий момент.
- Карданная передача — система валов и шарниров для передачи вращения.
- Кардан — разговорное обозначение карданного вала и всей передачи.
- Вал — укороченное название узла; важны метки на валу при сборке.
