Как снять фланец с вала: пошаговая инструкция, инструменты, типы посадок и частые ошибки

Коротко: суть задачи и риски

Фланец фиксирует соединение вала с агрегатом (карданной передачей, муфтой, крыльчаткой). Снять фланец — значит разорвать посадку (шпоночную, шлицевую, коническую или с натягом) без повреждения шейки, подшипников и резьб. Главный риск — перекос и ударные нагрузки, которые ведут к биениям, износу подшипников и нарушению балансировки.

Техника безопасности

• Отключите питание/давление, дождитесь полной остановки вращающихся частей.
• Используйте защитные очки и перчатки, не работайте в свободной одежде рядом с валом.
• Фиксируйте вал от проворота (шабка, стоппер, ремённый/цепной ключ), а корпус — на опорах.
• При нагреве держите рядом огнетушитель; не перегревайте в зоне сальников/смазок.

Инструменты и расходники

• Съёмники: двух/трёхлапый механический, с сепаратором (лапчатый), гидравлический (для тяжёлых узлов).
• Опоры/подкладки: под лапы съёмника, под фланец; bearing separator для подхвата за кромку.
• Проникающее масло, очиститель резьбы, антизадирная смазка для сборки.
• Нагрев: индуктор/газовая горелка (умеренный локальный прогрев).
• Фиксаторы: ремённый/цепной ключ, стяжки, фиксатор маховика/фланца.
• Измерительный инструмент: штангенциркуль, индикатор часового типа (биение), маркер/керн.
• Набор болтов под выжимные (джек) резьбовые отверстия во фланце, если предусмотрены.

Определяем тип посадки фланца

• Шпоночная посадка (цилиндрическая шейка + шпонка): видно шпоночную канавку; фланец сидит плотно, но без конуса.
• Коническая посадка (конус + шпонка/стопор): гайка с большой шайбой, часто следы фиксатора. Требует стягивания осевым усилием.
• Шлицевая посадка: фланец сидит на шлицах, удерживается гайкой/стопорным кольцом.
• Натяг/посадка p6/h7: плотная посадка без видимых шлицов; зачастую есть резьбовые выжимные отверстия под болты.

Проверьте наличие стопорных элементов: шайба с отгибом, шплинт, стопорные кольца, фиксатор резьбы, прижимные винты.

Подготовка: разметка, фиксация, доступ

1. Сделайте метки взаимного положения фланца и сопряжённой детали (балансировка/фазировка).
2. Очистите резьбы, нанесите проникающее масло на шейку, шпоночный паз, у оснований фланца — дайте выстояться 15–30 минут.
3. Ослабьте и снимите крепёж, извлеките шплинты, отогните стопорные шайбы.
4. Защитите резьбу гайкой, оставив 1–2 витка до торца — на случай срыва съёмника/легких ударов через выколотку.
5. Застрахуйтесь от проворота вала и обеспечьте прямой доступ съёмнику.

Методы снятия (универсальные)

1) Резьбовые выжимные отверстия (jacking screws)

Если во фланце есть три резьбовых отверстия по окружности — это штатный способ. Вверните одинаковые болты, равномерно подтягивайте крест-накрест. Не упирайтесь болтами в мягкие части корпуса.

2) Двух/трёхлапый съёмник за тело фланца

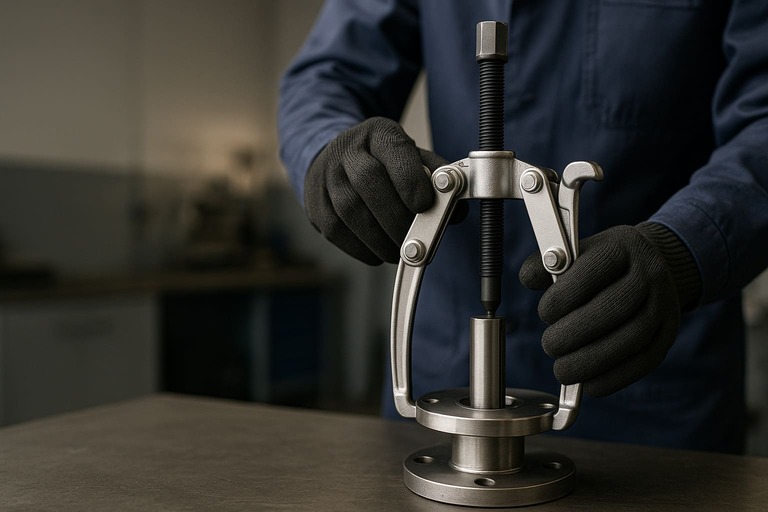

Подведите лапы под кромку фланца, симметрично расположите их и выведите ось винта по центру вала. Тяните плавно, контролируя перекос. При натяге допустим лёгкий импульс через латунную выколотку по винту съёмника.

3) Сепаратор + съёмник

Если кромки мало, поставьте сепаратор за фланец (между фланцем и корпусом), стяните половинки, затем за уши сепаратора зацепите лапы съёмника.

4) Гидравлический съёмник

Для крупного фланца/посадки с большим натягом. Обеспечивает высокое осевое усилие без ударов. Следите за соосностью и состоянием опорных точек.

5) Нагрев (умеренный) + натяг

Локально прогрейте тело фланца (не вал!) до 120–180 °C, одновременно работая съёмником. Не перегревайте зону сальников/подшипников и не направляйте пламя на вал.

6) Пресс (снятие в разобранном виде)

Если узел можно снять целиком и поставить на пресс, используйте подходящие оправки; опирайтесь на тело фланца, а не на тонкие кромки. Следите за опорой вала, чтобы не «выпрессовать» подшипники.

7) Крайние меры

Распил кромки фланца по диагонали с контролем глубины (не повредить шейку), затем аккуратное расклинивание — только когда фланец под замену.

Снятие фланца карданного вала (авто)

1. Заблокируйте трансмиссию, поставьте метки фазировки фланцев (чтобы не нарушить балансировку).
2. Сорвите контргайку/основную гайку (обычно высокая), предварительно отогнув стопорную шайбу или вынув шплинт.
3. Снимите фланцевые болты/гайки (крест-накрест), освободите кардан.
4. Съёмник: тяните за фланец со стороны редуктора/кпп. Не бейте по резьбе вторичного вала.
5. После снятия проверьте шлицы/шпонку, сальник хвостовика, состояние подшипника. При сборке — новая стопорная шайба, момент затяжки по мануалу, совмещение меток.

Фланцы насосов, редукторов, компрессоров

• Часто применены конические посадки с натягом и шпоночной фиксацией. Сначала снимите крышку/защиту, извлеките шплинты/стопоры, освободите прижимную шайбу.
• Используйте съёмник с опорой на центр вала через проставку; нагрев — только по телу фланца.
• Проверьте уплотнения: перегрев/перекос убивает сальники, «ведёт» посадочные.

Если фланец «прикипел»: коррозия, натяг, фреттинг

• Выдержка в проникающем масле: несколько циклов с подогревом/остыванием.
• Виброразгрузка: лёгкие частые удары по винту съёмника через латунную выколотку при постоянном натяге.
• Термоциклы: нагрели фланец — охладили вал (аэрозоль/ледяной пакет на торец вала через проставку).
• Джек-болты: используйте штатные выжимные отверстия, подтягивая равномерно.
• План «Б»: гидравлический съёмник/пресс. При угрозе повреждения — остановиться и обратиться в мастерскую.

Проверки после снятия и подготовка к сборке

• Осмотрите шейку, шпоночный паз, шлицы, торец: задиры, вмятины, коррозия, «замятия» после неудачных ударов.
• Проверьте биение вала индикатором; при выходе за допуск — устраняйте причину (замена подшипников/правка).
• Очистите сопрягаемые поверхности, уберите наслоения ржавчины (мягкий абразив, НЕ снимать металл).
• Перед сборкой: тонкий слой антизадирной/антикоррозионной смазки на посадку (если не запрещено производителем), новые стопорные элементы, момент затяжки по спецификации.
• Совместите метки, сделанные на подготовке; проверните на 360° для контроля задеваний.

Частые ошибки и как их избежать

• Удары по резьбе вала/кромке фланца → сорванная резьба, овальность, трещины.
• Перекос лап съёмника → срыв, сколы, травмоопасная ситуация.
• Перегрев в зоне подшипников/сальников → течи, разрушение смазки.
• Игнорирование меток балансировки/фазировки → вибрации после сборки.
• Затяжка «на глаз» без динамометрического ключа → гул подшипников, самоотворачивание.
