Неисправности карданного вала: вибрация, звуки, стуки — что делать

Кратко: роль и устройство кардана

Карданный вал — высокоточно сбалансированный компонент, работающий на больших углах, скоростях и моментах. Любое нарушение балансировки мгновенно отражается на ходовых качествах.

Карданная передача соединяет агрегаты на разной высоте и под углом. Она позволяет передавать вращение при ходе подвески и смещениях кузова.

Основные элементы: труба, вилки и фланцы, крестовины с игольчатыми подшипниками или ШРУС, шлицевое соединение, подвесной подшипник, эластичная муфта, балансировочные грузы.

Симптомы: вибрации, звуки, утечки

Вибрация на скорости

Часто проявляется в диапазоне 60–90 км/ч и выше. В салоне дрожит пол или центральный подлокотник. На разгоне вибрация усиливается.

Металлический «дзынь» при трогании

Короткий стук при начале движения или при включении D/R. Типичный признак люфта крестовины или ШРУС карданного вала.

Щелчки, скрип, вой под днищем

При нехватке смазки детали трутся и «поют». Длительные вибрации могут «раскручивать» болты фланцев, добавляя шум.

Проблемы при повороте

Рывки и подламывания на повороте возможны при заедании крестовины или ШРУС карданного вала (особенно в системах AWD), при несоосности фланцев и износе шлицов. На полном приводе это проявляется «подкусыванием» трансмиссии и толчками в руле/кузове.

• Проверьте люфты шарниров и состояние пыльников/смазки.
• Убедитесь в правильной фазировке вилок и соосности фланцев.
• Исключите режимы 4WD на твёрдом покрытии без проскальзывания, если это part-time схема.

Стук в коробке передач

Возникает из-за люфта в шарнирах или шлицах. Но причину нужно подтверждать: иногда виноваты уровень масла или сам агрегат КПП.

Следы смазки и мокрые пятна

Потеки у фланцев и пыльников указывают на износ уплотнений, манжет, шлицевого узла. Это ускоряет износ подшипников.

Таблица: симптом → причина → проверка → решение

Почему ломается карданный вал

• Износ шарниров и подшипников. Крестовины и ШРУС работают под углом. Нехватка смазки ускоряет износ.
• Шлицевое соединение. Появляется продольный люфт, течи, удары при трогании.
• Подвесной подшипник. Разрушается подшипник или эластичная опора. Появляется гул и вибрации.
• Деформация трубы. После удара или «посадки» на препятствие. Даёт биение и дисбаланс.
• Разбалансировка после ремонта. Нарушена фазировка, потеря грузиков, ошибка сварки.
• Крепёж и соосность. Ослабленные болты фланцев, перекосы, неверные углы.
• Эксплуатация. Резкие старты, пробуксовка, перегруз, бездорожье, коррозия.

Диагностика: как проверить безопасно

Работы выполнять на подъёмнике, яме или эстакаде. Авто должно быть зафиксировано. Используйте СИЗ и инструмент.

1. Внешний осмотр. Труба, вилки, фланцы, грузы. Ищите трещины, вмятины, потерю грузов.
2. Проверка крестовин и ШРУС. Проворачивайте вал рукой при заблокированных колёсах. Люфт и заедание недопустимы.
3. Шлицевой узел. Оцените продольный ход и течи смазки. Проверяйте пыльник и сальник.
4. Подвесной подшипник. Прослушайте гул. Осмотрите эластичную опору на трещины.
5. Фазировка вилок. Сверьте метки после прошлых работ. Неверная фазировка даёт пульсации.
6. Тест-драйв. Отслеживайте скорость появления вибраций. Запоминайте режимы, где звук сильнее.

Про способ «вывесить одно колесо». На современных кроссоверах муфта полного привода размыкает связь с валом. Метод не работает. Крутите кардан только на подъёмнике.

Ремонт или замена: как выбрать

Решение зависит от характера повреждений, стоимости, сроков и доступности запчастей.

• Ремонт целесообразен при износе крестовин, ШРУС, шлицов, подвесного, уплотнений, при небольшом дисбалансе.
• Замена предпочтительна при трещинах, сильной деформации трубы, разрушении посадочных мест, овальности.
• Особенности некоторых моделей. У части авто производитель не предусматривает замену отдельных узлов кардана. В таком случае используют аналоги и ремкомплекты или меняют вал в сборе.

Что обычно меняют при ремонте

• Крестовины. Обслуживаемые (с тавотницей) и необслуживаемые. Подбирают по размерам чашек и стопорных колец.
• ШРУС карданного вала. В комплекте с пыльниками и смазкой. Важно качество пыльника и диапазон температур.
• Подвесной подшипник и опора. Возможна замена подшипника или всего ремкомплекта.
• Шлицевой узел и уплотнения. Втулки, сальники, смазка. Устраняют продольный люфт и течи.
• Секция трубы/вилки. При повреждениях меняют и затем балансируют вал.

Балансировка обязательна после сварки, замены секций, вилок, крестовин и даже при разборке со снятием грузов.

Этапы работ: от демонтажа до балансировки

1. Диагностика и дефектовка. Измеряют люфты, биение, проверяют геометрию и уплотнения.
2. Демонтаж. Фиксация авто, метки фазировки, аккуратное снятие с фланцев и шлицов.

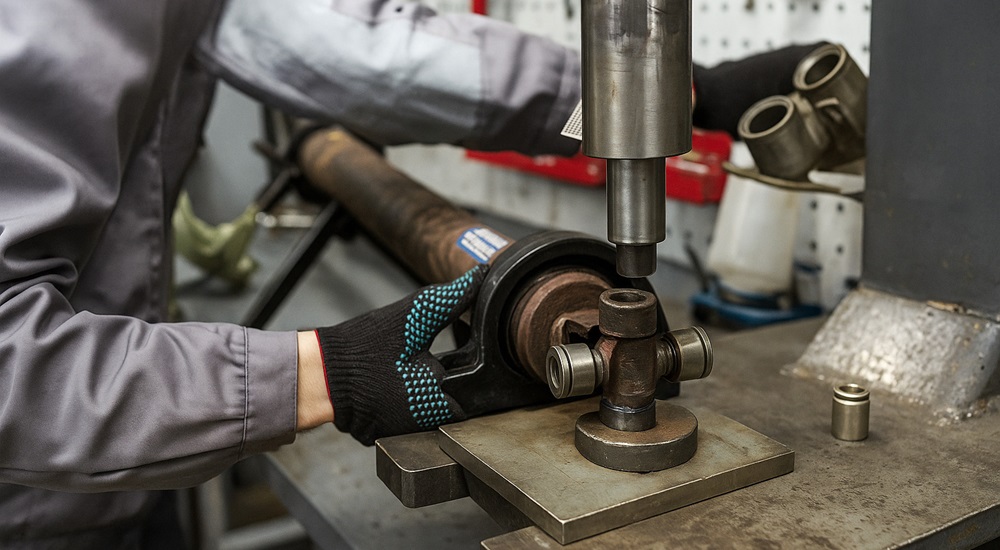

3. Ремонт. Замена крестовины/ШРУС, подвесного, уплотнений, секций. Контроль посадок.
4. Сборка. Правильная фазировка вилок. Моменты затяжки крепежа по регламенту.
5. Балансировка. Стендовая коррекция дисбаланса. Контроль остаточного биения.
6. Тест-драйв. Проверка на вибрации и звуки в заданном диапазоне скоростей.

Профилактика: как продлить ресурс

• Плавный старт. Избегайте резких рывков и долгой пробуксовки.
• Сервис смазки. Обслуживаемые крестовины и шлицы смазывайте смазкой NLGI-2 с EP-присадками.
• Контроль пыльников и сальников. Трещины приводят к воде и грязи внутри узла.
• Момент затяжки крепежа. Проверяйте болты фланцев, кронштейн опоры.
• После бездорожья и воды. Осмотр, очистка, смазка, внеплановая диагностика.
• Балансировка после ремонта. Любая замена деталей — повод для стенда.

Частые ошибки и мифы

• «Можно ездить со стуком». Нельзя. Риск разрушения крестовины и тяжёлых последствий.
• «После крестовины балансировка не нужна». Нужна. Иначе вернутся вибрации и ускорится износ.
• «Вывесил колесо — значит проверил». На кроссоверах с муфтой AWD метод не работает.
• «Вой всегда от редуктора». Часто гудит подвесной подшипник и его опора.
