ВАЛ КАРДАННЫЙ DZ9114312072 Lmin - 720

ВАЛ КАРДАННЫЙ DZ9114312072 Lmin – 720 — межмостовой карданный вал для грузовиков Shaanxi/Shacman семейств F3000/F2000, а также M3000/X3000 (обычно в трансмиссии 6×4). Узел передаёт крутящий момент между средним и задним мостами, компенсируя угловые и осевые смещения. Исполнение Kardan Service предусматривает точную цифровую балансировку, заводское кернение неразборных крестовин, изготовление/ремонт за 1 день и гарантию уровня завода.

Технические характеристики:

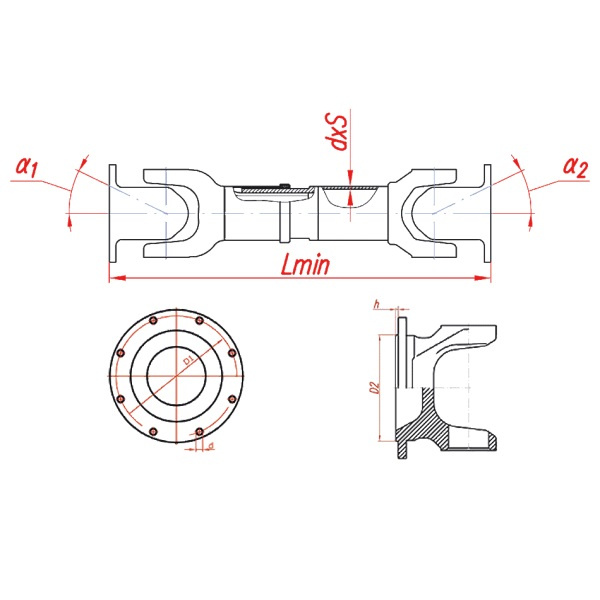

• Тип: межагрегатный (межмостовой), телескопический. Минимальная длина Lmin = 720 мм; в ряде каталогов встречается L = 730 мм — сверять по фактическому межфланцевому размеру. Рабочий ход шлицевой пары — уточняется.
• Фланцы: наружный Ø около 180 мм, 4 отверстия; схема «180×4». Диаметр отверстий и PCD — уточняется (мерить по центрам отверстий и по наружному Ø фланца).
• Крестовина: диаметр чашки 57 мм; типовая ширина H = 152 мм; встречаются исполнения 57×144 — перед заказом измерить расстояние по торцам подшипников. Коды производителей: A6204100031 и аналоги.
• Труба (внутренний диаметр × толщина стенки): уточняется.
• Допустимый крутящий момент: уточняется; ориентироваться на паспорт крестовины и валов данной серии.
• Масса изделия: ориентировочно 43 кг (в зависимости от комплектации фланцев и вилок).
• Паспорт биений, класс балансировки, остаточная вибрация: уточняется; фиксируются после стендовой балансировки.

Совместимость / OEM / аналоги:

OEM: DZ9114312072, межмостовой вал Shacman F3000/F2000/M3000/X3000. Распространённые заменители и родственные номера: CK8474 (Createk), DZ9114312067, DZ91189313450; взаимозаменяемость зависит от Lmin, типа фланцев (180×4) и размера крестовины (57×152 или 57×144).

Производство и качество Kardan Service:

Сборка выполняется с применением оригинальных запчастей и проверенных аналогов; вал проходит цифровую балансировку с контролем радиального биения. При наличии исходных данных доступно изготовление/восстановление «в течение одного дня», предоставляется гарантия на работы и комплектующие.

Эксплуатационные рекомендации:

Признаки износа: биение, вибрации под нагрузкой, люфт в шлицевой паре, шум/нагрев в зоне крестовин, утечки смазки. При установке соблюдать фазировку вилок и ориентацию меток; крепёж тянуть равномерно, значения моментов уточнять по сервисной документации шасси. После замены крестовин, вилок или вмешательства в шлицевой узел необходима повторная балансировка; профилактика включает периодическую смазку (для обслуживаемых крестовин), проверку люфтов и состояния крепежа.
