ВАЛ КАРДАННЫЙ DZ91189313450 Lmin - 500

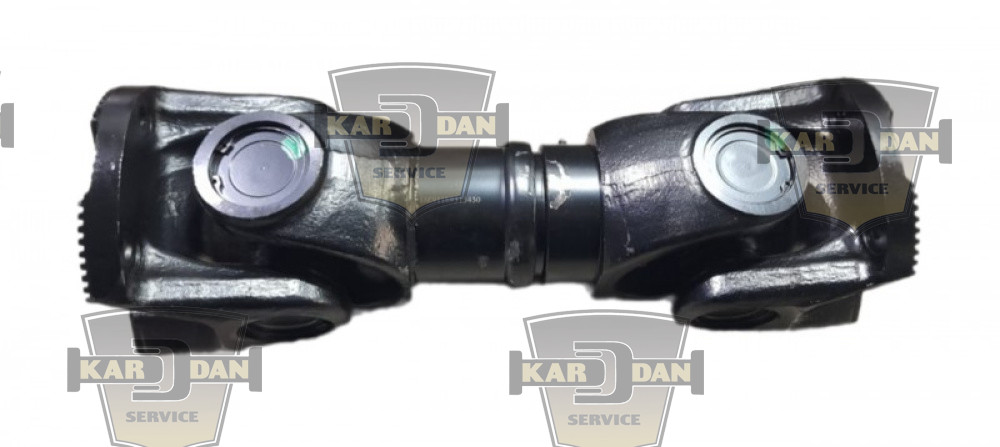

ВАЛ КАРДАННЫЙ DZ91189313450 (DZ 91189313450) Lmin – 500 — межагрегатный/межосевой telescopic (interaxle) drive shaft для грузовиков Shaanxi/Shacman семейств X3000/F3000 (компоновка 6×6), как правило между КПП и раздаточной коробкой (РК). Минимальная длина в сложенном состоянии — 500 мм. Исполнение Kardan Service включает цифровую балансировку, заводское кернение неразборных крестовин, изготовление/ремонт в течение одного дня и гарантию уровня завода.

Технические характеристики:

• Назначение: вал привода РК от КПП, телескопический; число шарниров — уточняется.
• Длина: Lmin = 500 мм; рабочий ход шлицевой пары — около 120 мм. Для контроля Lmin измерять межфланцевое расстояние при полностью сведённых шлицах.
• Межфланцевое расстояние при номинальной установке: уточняется; мерить по осям отверстий фланцев при проектной длине.
• Труба: внутренний диаметр 94 мм; толщина стенки 4 мм.
• Фланцы: схема 4×Ø15; PCD 150 мм; наружный диаметр фланца D=180 мм — сверять по посадочным на агрегатах.
• Шлицы: профиль/число зубьев — уточняется; измерять наружный диаметр шлицев и считать зубья, шаг сверять по каталогу.
• Крестовина: встречаются исполнения 57×144 и 57×152; обязательна проверка по размерам «H» и «D» вилок.
• Допустимый крутящий момент: до 22 700 Н·м без деформации; предельный без разрушения — до 25 000 Н·м.
• Материал: сталь; у отдельных поставщиков указывается сталь 45 — подтверждать по маркировке и паспорту.
• Масса: ориентировочно 45 кг (зависит от исполнения фланцев и вилок).
• Паспорт биений, класс балансировки, остаточная вибрация: уточняется; измерение на балансировочном стенде после сборки.

Совместимость / OEM / аналоги:

OEM: DZ91189313450. Применяемость заявлена для Shacman X3000/F3000 (также встречается M3000); типично — вал «от КПП до РК» в шасси 6×6. Встречаются родственные номера сборок: DZ9114312067, DZ9114312072; взаимозаменяемость не гарантируется и зависит от Lmin, типа фланцев и размеров крестовин. Для точного подбора сравнивайте длину, схему фланцев (4 отверстия, D=180, Ø15, PCD 150) и параметры шлицев на агрегатах.

Производство и качество Kardan Service:

Валы проходят цифровую балансировку с контролем биений; применяются оригинальные комплектующие и проверенные аналоги. Возможны изготовление и восстановление в течение одного дня при наличии исходных данных, предоставляется гарантия на работы и комплектующие.

Эксплуатационные рекомендации:

Признаки износа: биение, вибрации под нагрузкой, течи в крестовинах, люфт в шлицах, шумы от подвесного подшипника в многосекционных передачах. При установке соблюдайте фазировку вилок и метки, крепёж затягивайте равномерно предписанным моментом (значения — по сервис-мануалу конкретного шасси). После замены крестовин, вилок, шлицевой втулки или любого ремонта необходима повторная балансировка. Профилактика: периодический контроль люфтов, состояния пыльников и крепежа, своевременное восстановление.
