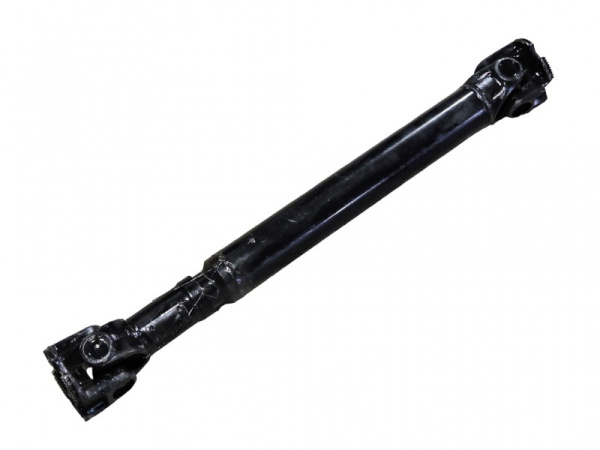

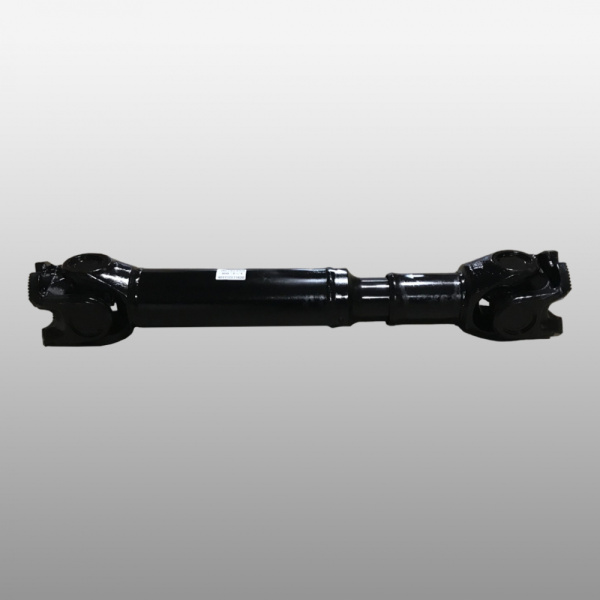

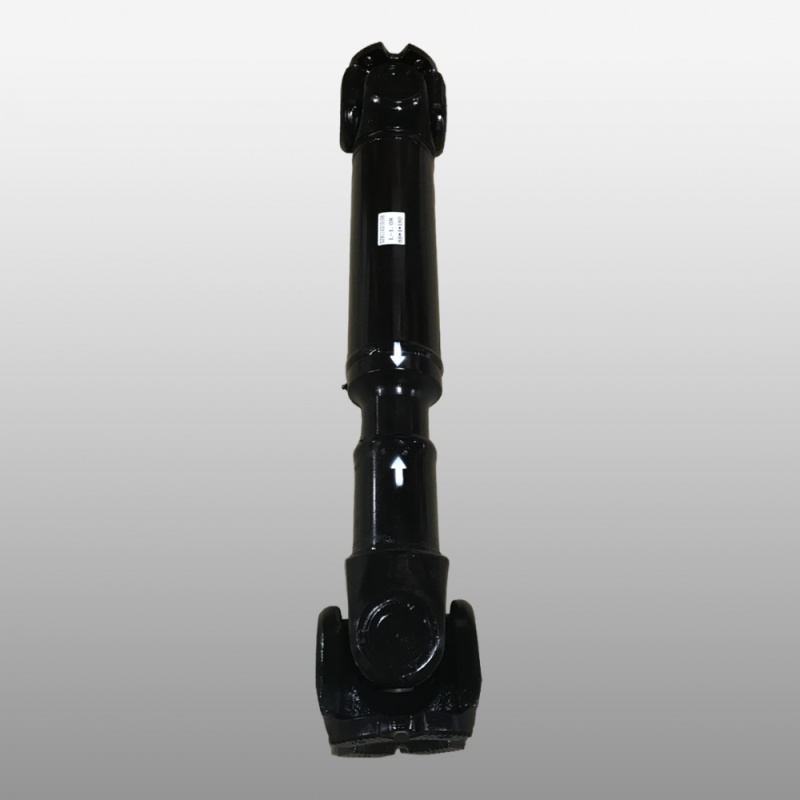

ВАЛ КАРДАННЫЙ DZ9114315108 Lmin - 1080

ВАЛ КАРДАННЫЙ DZ9114315108 Lmin – 1080 — межагрегатный вал карданной передачи для грузовиков Shaanxi/Shacman (семейства X3000/F3000), применяемый в трансмиссии без подвесного подшипника. Узел передаёт крутящий момент между агрегатами, компенсируя угловые и осевые смещения. Исполнение Kardan Service включает точную цифровую балансировку, заводское кернение неразборных крестовин, изготовление/ремонт за 1 день и гарантию уровня завода.

Технические характеристики:

• Тип: телескопический межагрегатный; Lmin = 1080 мм; рабочий ход шлицевой пары = 120 мм.
• Труба: внутренний диаметр × толщина стенки — 105 × 6 мм.
• Фланцы: схема 4×Ø15; PCD 150 мм; наружный Ø фланца 180 мм.
• Крестовина: 68×165,5; встречаются поставки «68» без указания ширины — сверять по размеру H (165,5 мм) и Ø чашки 68 мм.
• Шлицы: профиль/шаг — уточняется; корректная проверка — измерить наружный Ø и число зубьев, затем сопоставить с каталогом.
• Допустимый крутящий момент: уточняется; ориентироваться на паспорт конкретного вала/крестовины.
• Масса: уточняется; взвешивать вал в сборе без упаковки.
• Паспорт биений, класс балансировки и остаточная вибрация: уточняется; фиксируются после стендовой балансировки.

Совместимость / OEM / аналоги:

OEM: DZ9114315108; применяемость заявлена для Shacman X3000/F3000 (в т. ч. исполнения 8×4/6×4). Родственные номера по длине/компоновке: DZ9114315172, DZ9114315192, DZ9114312072 — взаимозаменяемость не гарантируется и зависит от Lmin, типа фланцев и размера крестовины. Отмечаются перекрёстные позиции: 611405 (Geparts) для самого вала и 2201ZB6-03 / SH24-00607 для крестовины 68×165,5. Перед подбором сверять межфланцевое расстояние, схему фланцев 180×4 и размер крестовины.

Производство и качество Kardan Service:

Сборка из оригинальных и проверенных аналогов с цифровой балансировкой на стендах, контролем биения и фиксацией параметров. Возможны изготовление и восстановление «в течение одного дня» при наличии исходных данных; гарантия распространяется на работы и комплектующие.

Эксплуатационные рекомендации:

Признаки износа: биение и вибрации под нагрузкой, шум/нагрев в зоне крестовины, люфт в шлицах, утечки смазки. При установке сохранять фазировку вилок и метки, равномерно затягивать крепёж фланцев; конкретные моменты затяжки брать из сервисной документации шасси. После замены крестовины, вилок или вмешательства в шлицевую часть необходима повторная балансировка и контроль биений.
